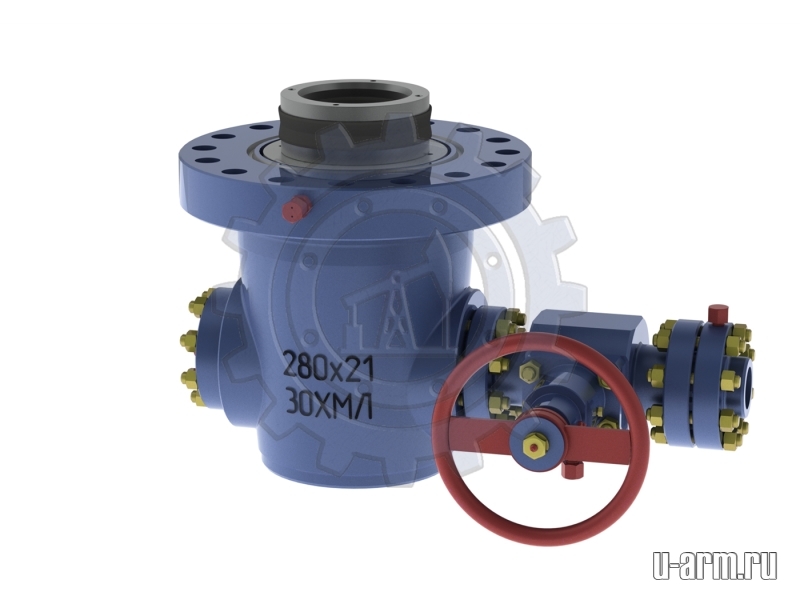

Обвязка колонная клиньевая ОКК1
Назначение изделия
Обвязка колонная клиньевая ОКК1 предназначена для обвязки верхних концов двух смежных обсадных колонн, выступающих над устьем скважины, с целью подвески эксплуатационной колонны, герметизации и разобщения пространства между колоннами и контроля давления в нем при бурении и эксплуатации скважин.

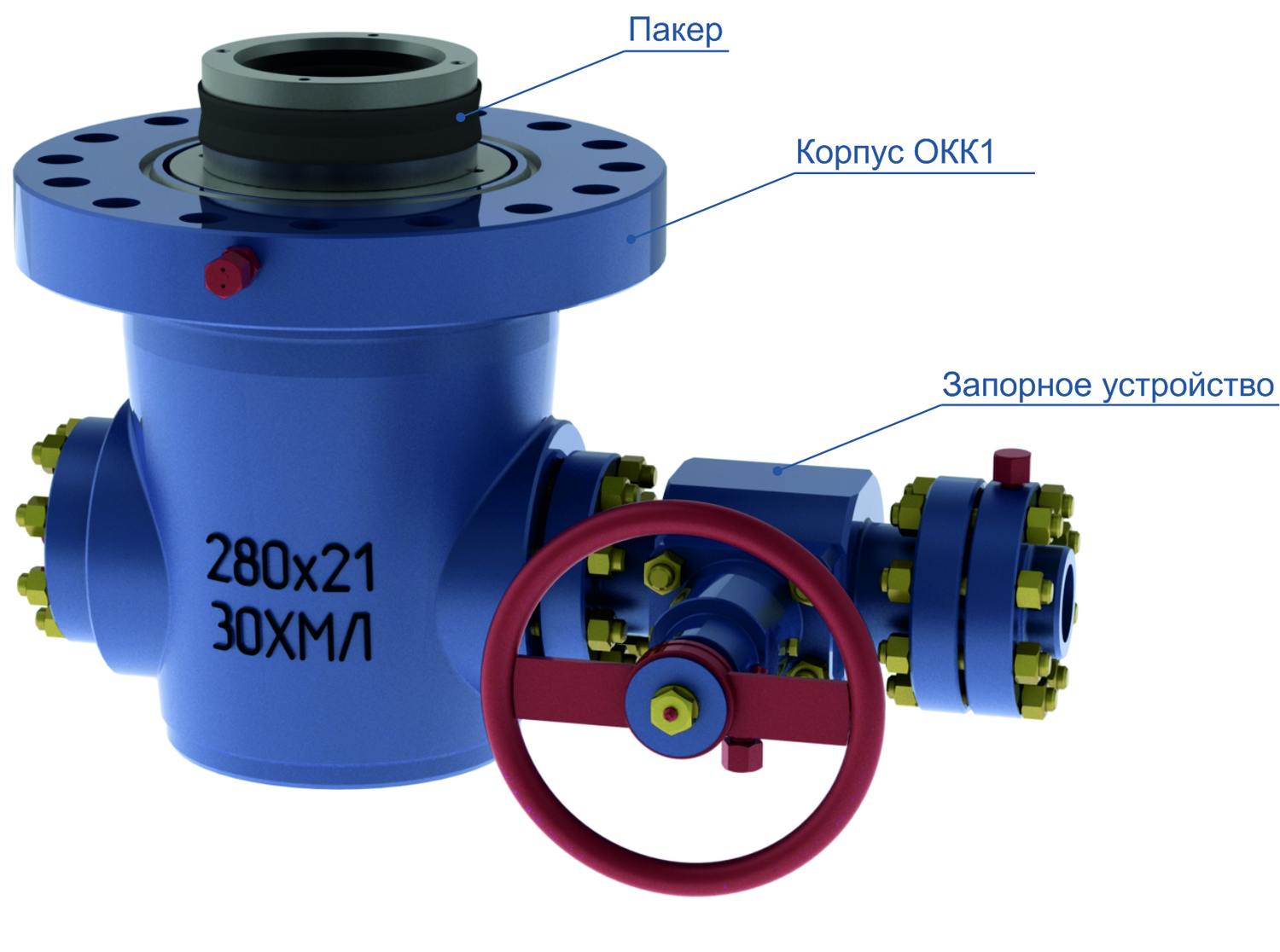

Обвязка колонная клиньевая состоит из литого (кованного) корпуса, клиньевого трубодержателя (клиньевой подвески) и пакеров — верхнего и нижнего. На боковых отводах корпуса устанавливают манифольд контроля давления. Управление обвязкой осуществляется с помощью задвижек типа ЗМС.
Пакера выполнены таким образом, что давление среды в скважине способствует прижатию конических кромок к уплотняемым поверхностям, то есть обеспечивается эффект самоуплотнения. При этом часть нагрузки от веса обсадной колонны воспринимается манжетами.
При установке фонтанной арматуры на колонную обвязку, устанавливают направляющую втулку для предохранения верхнего торца обвязываемой колонны обсадных труб от повреждений инструментом при спускоподъемных операциях.
Обвязки колонные клиньевые ОКК1 производства "УралСпецАрматура" изготавливаются по ТУ 28.99.39-015-86959367-2021 и соответствуют ГОСТ Р 51365-2009.
Технические характеристики
• Исполнение по коррозионной стойкости: некоррозионное, коррозионное К1 или К2 по ГОСТ 13846-89
• Климатическое исполнение: УХЛ (ХЛ) по ГОСТ 15150–69
• Категория размещения: I по ГОСТ 15150–69
• Температура окружающей среды: от -60°С до +40°С
• Рабочая среда: продукция нефтяных и газовых скважин
• Температура рабочей среды: не более +120°С
• Тип колонной подвески: клиньевой
• Срок службы: 15 лет
Основные технические параметры
| Условное обозначение | Рабочее давление, МПа (psi) | Условный диаметр подвешиваемой колонны, мм | Резьба кондуктора по ГОСТ 632-80 | Строительная длина L, мм | Масса комплекта, кг |
| ОКК1-21-140х219 | 21 (3000) | 140 | 219 | 1000 | 500 |
| ОКК1-21-140х245 | 245 | 499 | |||
| ОКК1-21-146х219 | 146 | 219 | 495 | ||
| ОКК1-21-146х245 | 245 | 494 | |||
| ОКК1-21-168х219 | 168 | 219 | 488 | ||
| ОКК1-21-168х245 | 245 | 435 | |||
| ОКК1-21-178х245 | 178 | 245 | 506 | ||
| ОКК1-35-140х219 | 35 (5000) | 140 | 219 | 1000 | 500 |
| ОКК1-35-140х245 | 245 | 499 | |||
| ОКК1-35-146х219 | 146 | 219 | 495 | ||
| ОКК1-35-146х245 | 245 | 494 | |||
| ОКК1-35-168х219 | 168 | 219 | 488 | ||
| ОКК1-35-168х245 | 245 | 435 | |||
| ОКК1-35-178х245 | 178 | 245 | 506 |
