Арматура устьевая для проведения ГРП

Арматура устьевая для проведения ГРП предназначена для герметизации устья скважины и затрубного пространства, подвески колонны подъемных труб с пакером, а также обеспечения процесса закачки рабочих жидкостей и смесей, применяемых при проведении работ по гидроразрыву пласта.

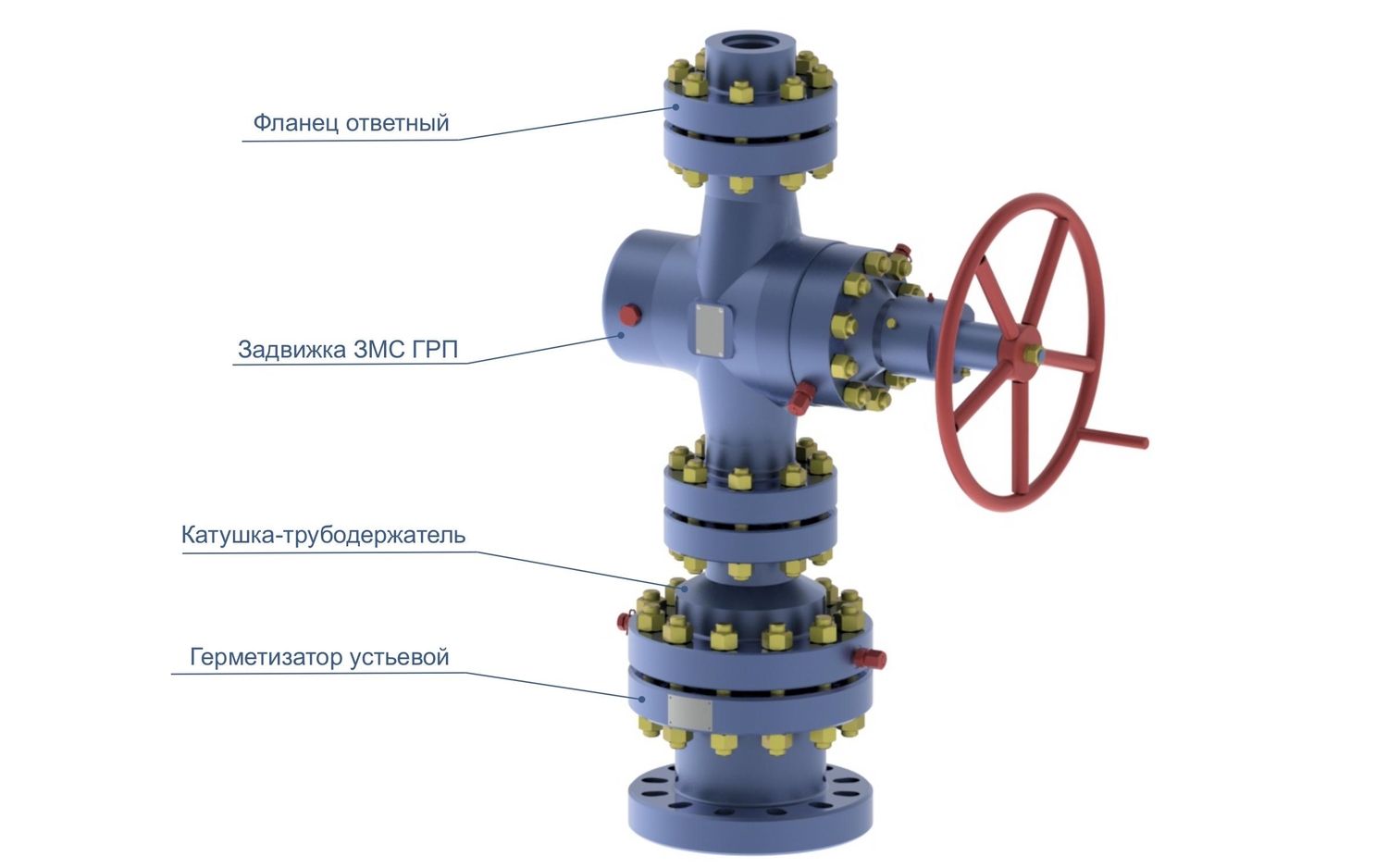

Конструкция арматуры предусматривает возможность восстановления герметичности межколонного пространства подачей в межпакерную зону консистентного смазочного материала.
Компания «УралСпецАрматура» проектирует и производит устьевую арматуру для проведения работ по гидроразрыву пласта по техническим требованиям Заказчика.

• Исполнение по коррозионной стойкости: некоррозионное, коррозионное К1 или К2 по ГОСТ 13846-89
• Климатическое исполнение: УХЛ (ХЛ) по ГОСТ 15150–69
• Категория размещения: I по ГОСТ 15150–69
• Температура окружающей среды: от -60°С до +40°С
• Рабочая среда: продукция нефтяных и газовых скважин, щелочи, пропант, ингибированные растворы кислот
• Температура рабочей среды: не более +120°С

Наименование параметров	АУ ГРП 65х70/21	АУ ГРП 65х70/35	АУ ГРП 80х70/21	АУ ГРП 80х70/35	АУ ГРП 100х70/21	АУ ГРП 100х70/35
Условный проход, мм (дюйм)	65 (2 9/16)			80 (3 1/16)			100 (4 1/16)
Запорное устройство	ЗМС ГРП 65х70			ЗМС ГРП 80х70			ЗМС ГРП 100х70
Рабочее давление, МПа (psi)	70 (10000)
Рабочее давление на узел герметизации, МПа (psi)	21 (3000)	35 (5000)	21 (3000)	35 (5000)	21 (3000)	35 (5000)
Резьба подвешивания трубопровода	НКТ 73 ГОСТ 633-80			НКТ 89 ГОСТ 633-80			НКТ 114 ГОСТ 633-80
Присоединительные размеры верхнего фланца*	НКТ 73 ГОСТ 633-80			НКТ 89 ГОСТ 633-80			НКТ 114 ГОСТ 633-80
Присоединительные размеры нижнего фланца по ГОСТ 28919-91	180х21	180х35	180х21	180х35	180х21	180х35
Габаритные размеры оборудования, мм	775х500х1065	775х500х1205	830х500х1210	830х500х1350	865х500х1505	865х500х1605
Масса, кг, не более	400	480	500	580	735	795
