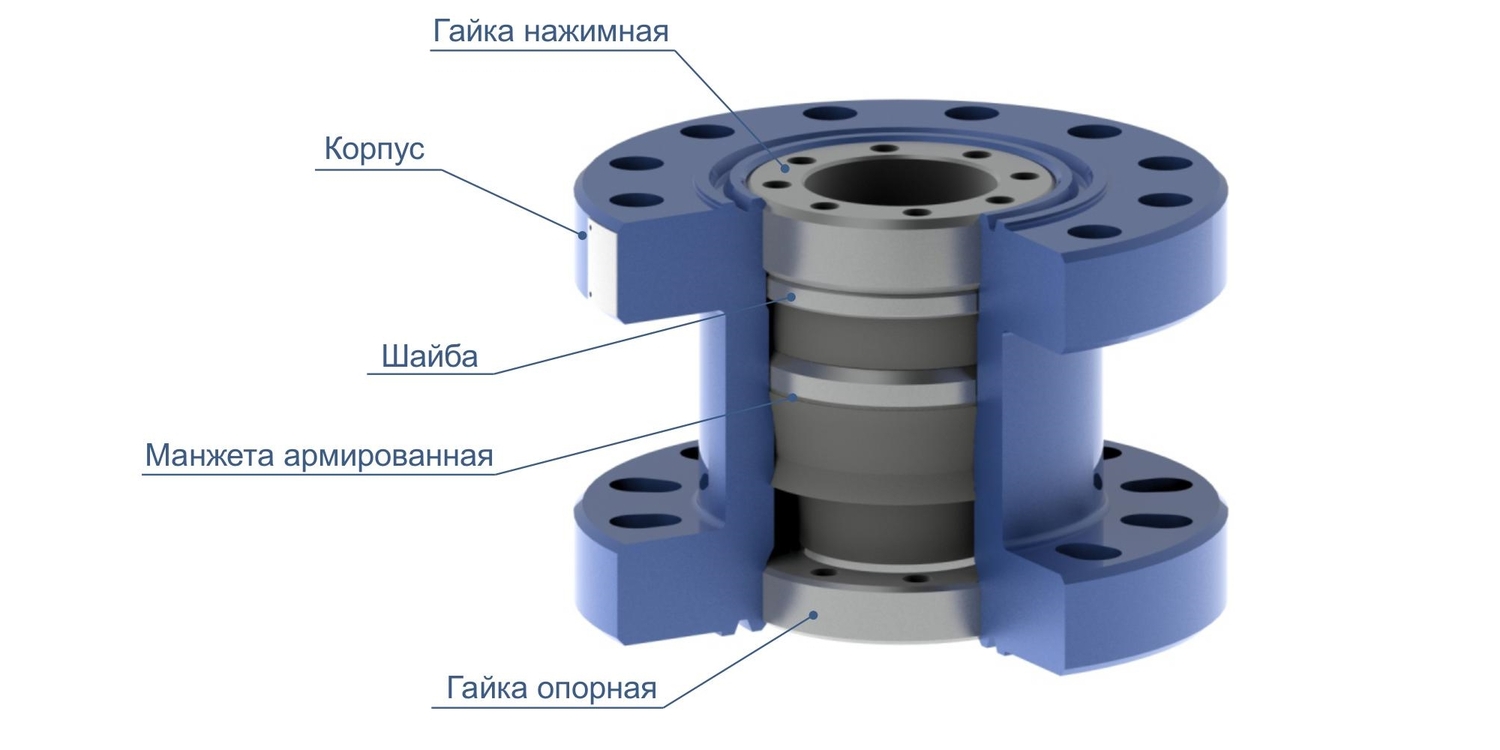

Герметизатор устьевой
Назначение изделия
Герметизатор устьевой (ГУ) предназначен для герметизации затрубного пространства на устье скважины при проведении различных технологических работ.
Герметизатор допускает осевое перемещение трубы, ее поворот, протаскивание муфт через герметизирующий элемент под давлением сверху вниз и снизу вверх.
Технические характеристики
• Исполнение по коррозионной стойкости: некоррозионное, коррозионное К1 или К2 по ГОСТ 13846-89
• Климатическое исполнение: УХЛ (ХЛ) по ГОСТ 15150–69
• Категория размещения: I по ГОСТ 15150–69
• Температура окружающей среды: от -60°С до +40°С
• Рабочая среда: продукция нефтяных и газовых скважин, щелочи, пропант, ингибированные растворы кислот
• Температура рабочей среды: не более +120°С
Основные технические параметры
| Наименование параметров | ГУ1 180х21-73 | ГУ1 180х21-89 | ГУ1 180х21-114 | ГУ1 180х35-73 | ГУ1 180х35-89 | ГУ1 180х35-114 | |||||
| Рабочее давление, МПа (psi) | 21 (3000) | 35 (5000) | |||||||||
| Типоразмер герметизируемых труб по ГОСТ 633-80 | НКТ 73 | НКТ 89 | НКТ 114 | НКТ 73 | НКТ 89 | НКТ 114 | |||||
| Типоразмер фланцев по ГОСТ 28919 | 70 (10000) | ||||||||||
| Рабочее давление на узел герметизации, МПа (psi) | 180х21 | 180х35 | |||||||||
| Габаритные размеры (диаметр х высота), мм | 380х260 | 380х300 | 395х350 | ||||||||
| Масса, кг, не более | 110 | 130 | 160 | 160 | 160 | ||||||
