Детали и узлы нефтегазопромыслового оборудования

Катушки и адаптеры переходные

Назначение изделия

Катушки  и адаптеры переходные предназначены для монтажа технологического оборудования и перехода с одного типоразмера фланца на другой. Используются в составе устьевого и противовыбросового оборудования.

Конструкция и материал катушек и адаптеров переходных соответствуют ГОСТ 28919, РД 26-16-40-89 и обуславливаются типом фланцевого соединения и условиями работы.

Технические характеристики

  • Условный проход, мм (in): 52 (2 1/16), 65 (2 9/16), 80 (3 1/16), 100 (4 1/16), 156 (6 3/25), 180 (7 1/16), 230 (9), 280 (11), 350 (13 5/8), 425 (16 3/4), 540 (21 1/4)
  • Рабочее давление, МПа (psi): 21 (3000), 35 (5000), 70 (10000)
  • Исполнение по коррозионной стойкости: некоррозионное, коррозионное К1 или К2 по ГОСТ 13846-89
  • Климатическое исполнение: УХЛ (ХЛ) по ГОСТ 15150–69
  • Категория размещения: I по ГОСТ 15150–69
  • Температура окружающей среды: от -60°С до +40°С
  • Рабочая среда: продукция нефтяных и газовых скважин
  • Температура рабочей среды: не более +120°С

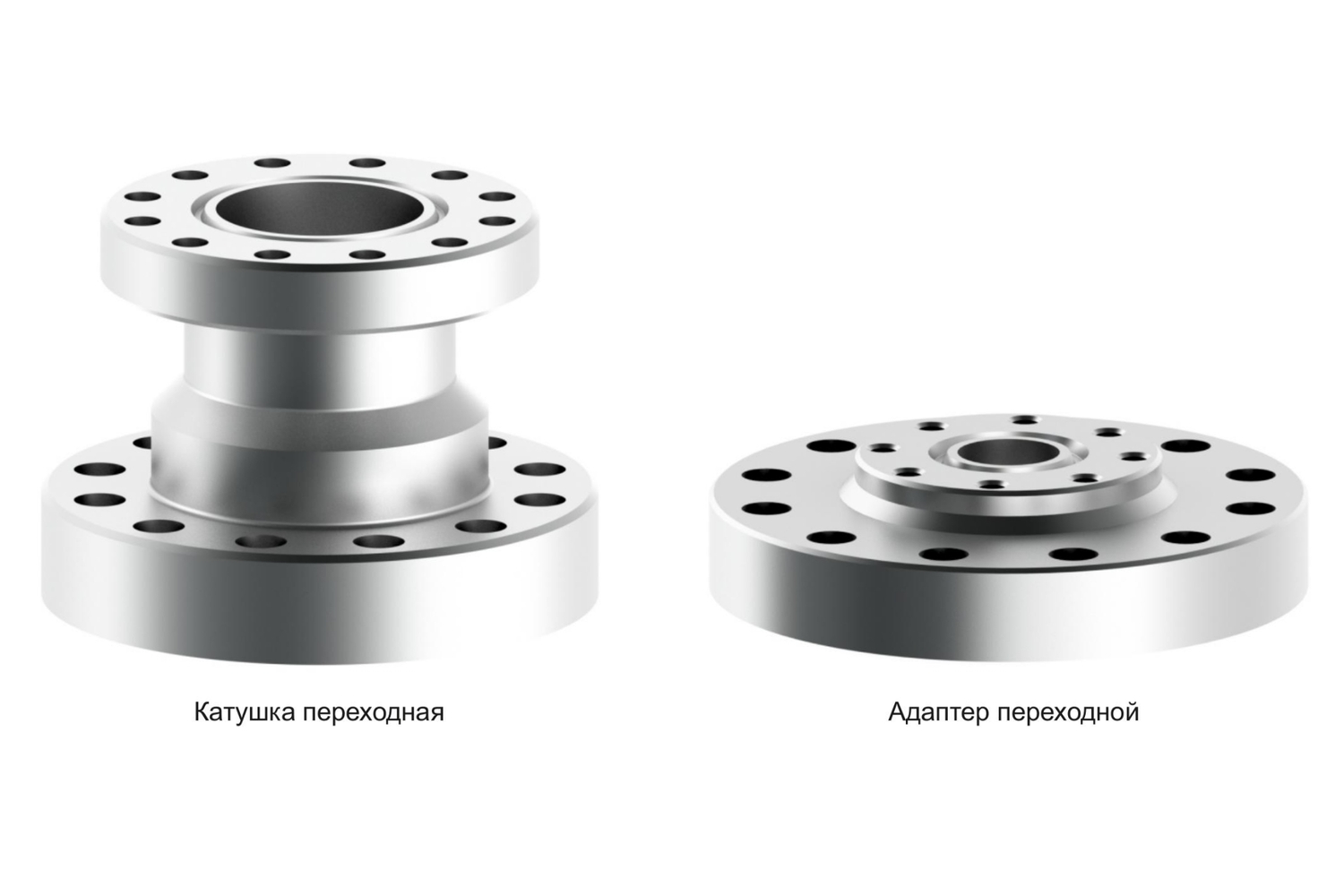

<span style="font-weight: bold;">Катушка переходная</span><br>
Катушка переходная
<span style="font-weight: bold;">Адаптер переходной</span><br>
Адаптер переходной
