Детали и узлы нефтегазопромыслового оборудования

Угольники, тройники и крестовины

Назначение изделия

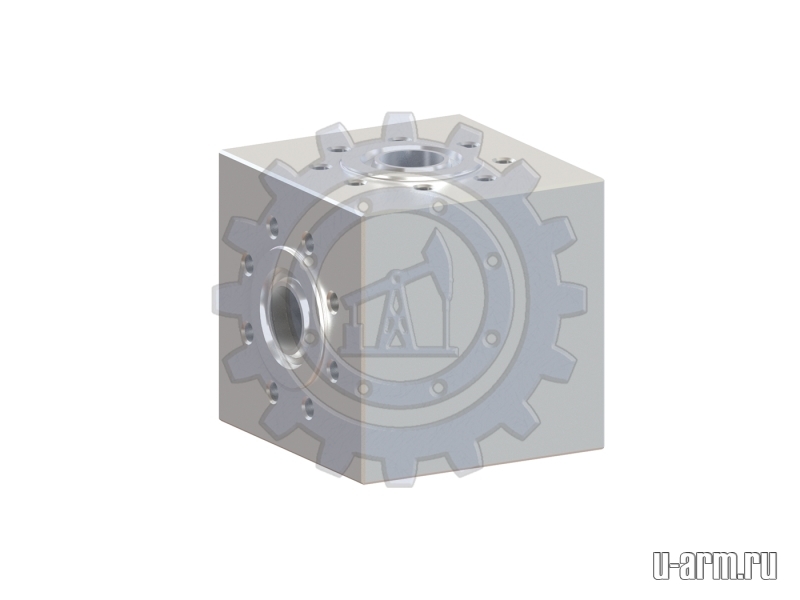

Угольники, тройники и крестовины – это соединительные части устьевого и противовыбросового оборудования, позволяющие объединять или разъединять потоки рабочей среды под углом 90° в различных направлениях.

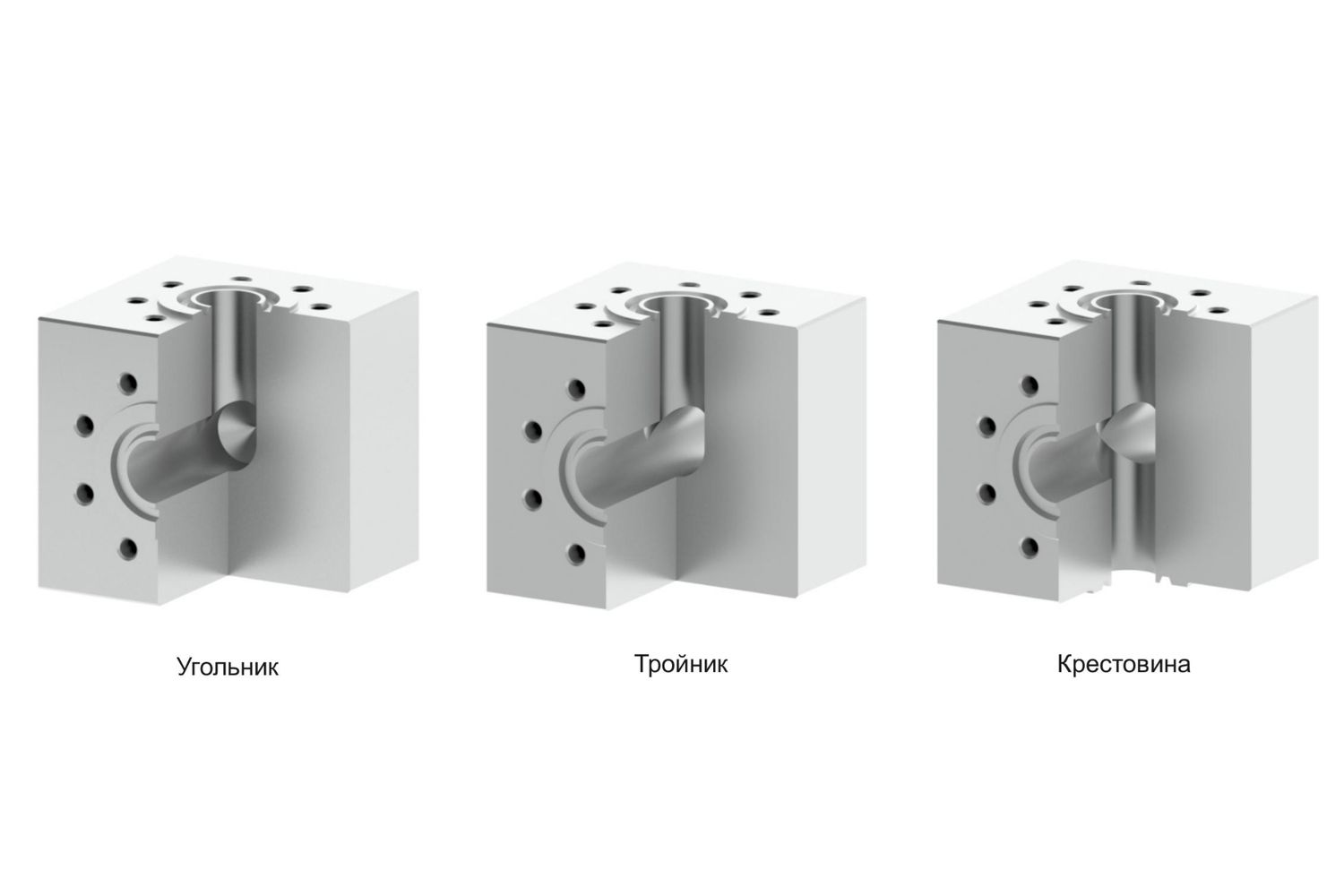

Угольники, тройники и крестовины бывают равнопроходные (когда все направления имеют одинаковые диаметры условных проходов) и неравнопроходные (когда направления имеют различные диаметры условных проходов).

Конструкция и материал угольников, тройников и крестовин соответствуют ГОСТ 28919, РД 26-16-40-89 и обуславливаются типом фланцевого соединения и условиями работы. Возможно изготовление изделий с отверстием под манометр.

Технические характеристики

  • Условный проход, мм (in): 52 (2 1/16), 65 (2 9/16), 80 (3 1/16), 100 (4 1/16)
  • Условный проход ответвлений, мм (in): 52 (2 1/16), 65 (2 9/16), 80 (3 1/16), 100 (4 1/16)
  • Рабочее давление, МПа (psi): 21 (3000), 35 (5000), 70 (10000)
  • Исполнение по коррозионной стойкости: некоррозионное, коррозионное К1 или К2 по ГОСТ 13846-89
  • Климатическое исполнение: УХЛ (ХЛ) по ГОСТ 15150–69
  • Категория размещения: I по ГОСТ 15150–69
  • Температура окружающей среды: от -60°С до +40°С
  • Рабочая среда: продукция нефтяных и газовых скважин
  • Температура рабочей среды: не более +120°С
