Фланцы

Назначение изделия

Фланцы представляют плоские элементы трубопроводной арматуры круглой формы с равномерно расположенными отверстиями для шпилек и предназначенные для прочного и герметичного соединения составных частей устьевого нефтепромыслового оборудования, работающего под давлением.

Конструкция и материал фланцев соответствуют ГОСТ 28919, РД 26-16-40-89 и обуславливаются типом фланцевого соединения и условиями работы.

Фланцы могут комплектоваться крепежными элементами и прокладками.

Технические характеристики

  • Условный проход, мм (in): 52 (2 1/16), 65 (2 9/16), 80 (3 1/16), 100 (4 1/16)
  • Рабочее давление, МПа (psi): 21 (3000), 35 (5000), 70 (10000), 105 (15000)
  • Исполнение по коррозионной стойкости: некоррозионное, коррозионное К1 или К2 по ГОСТ 13846-89
  • Климатическое исполнение: УХЛ (ХЛ) по ГОСТ 15150–69
  • Категория размещения: I по ГОСТ 15150–69
  • Температура окружающей среды: от -60°С до +40°С
  • Рабочая среда: продукция нефтяных и газовых скважин
  • Температура рабочей среды: не более +120°С

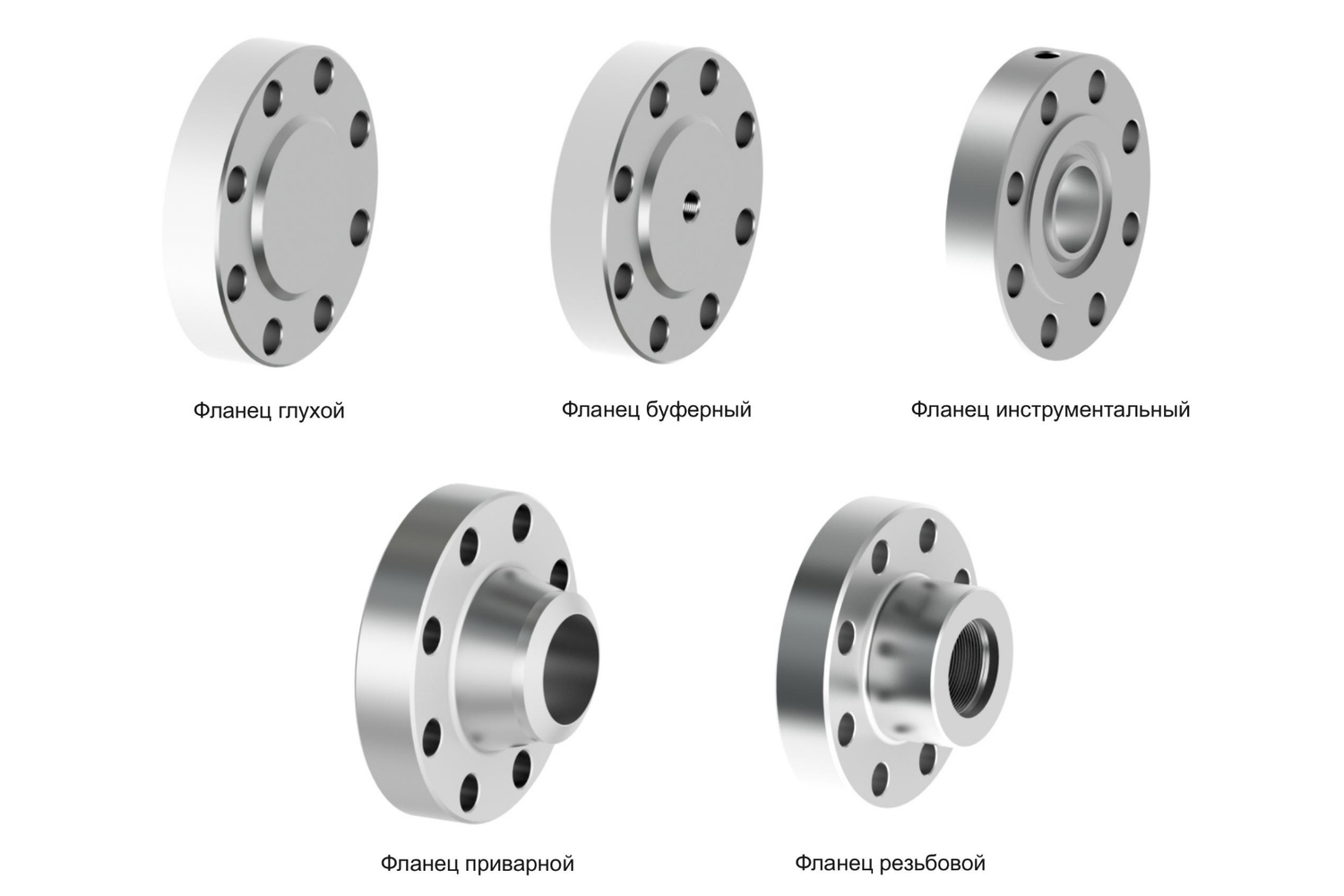

<span style="font-weight: bold;">Фланец глухой</span><br>
Фланец глухой
Запорно-регулирующая арматура
<span style="font-weight: bold;">Фланец инструментальный</span><br>
Фланец инструментальный
Запорно-регулирующая арматура
<span style="font-weight: bold;">Фланец буферный</span><br>
Фланец буферный
Запорно-регулирующая арматура
<span style="font-weight: bold;">Фланец приварной</span><br>
Фланец приварной
Запорно-регулирующая арматура
<span style="font-weight: bold;">Фланец резьбовой</span><br>
Фланец резьбовой
