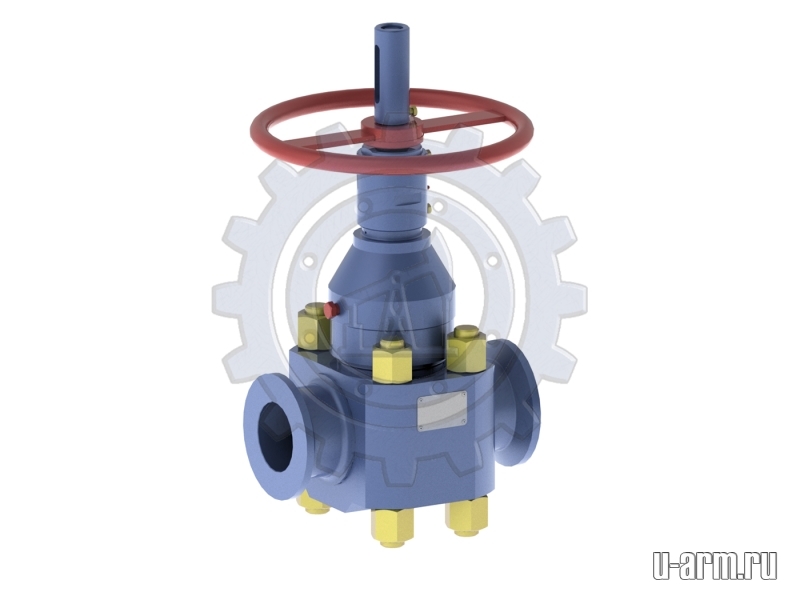

Задвижка бугельная ЗПРМ

Задвижка бугельная ЗПРМ с резиновым уплотнителем и выдвижным шпинделем предназначена для перекрытия потока бурового раствора в нагнетательных буровых установках.
Задвижка представляет собой разъемный корпус, охватывающий два патрубка, между которыми установлено резиновое уплотнение шибера с металлическими кольцевыми обоймами с двух сторон. Открывание и закрывание задвижки осуществляется вращением маховика.
Задвижка присоединяется к трубопроводу посредством бугельного соединения.
Задвижки бугельные с резиновым уплотнителем ЗПРМ производства "УралСпецАрматура" изготавливаются по ТУ 28.14.13-009-86959367-2018 и соответствуют ГОСТ Р 51365-2009.

• Климатическое исполнение: УХЛ (ХЛ) по ГОСТ 15150–69
• Категория размещения: I по ГОСТ 15150–69
• Температура окружающей среды: от -60°С до +40°С
• Рабочая среда: буровой раствор с примесью нефти по объему не более 15%, плотностью не более 2,8 г/см³ с содержанием включений микротвердостью 1500 МПа не более 1% по объему при давлении 40 МПа
• Температура рабочей среды: не более +80°С
• Класс герметичности затвора: Д по ГОСТ 9544–93
• Способ управления задвижкой: ручной

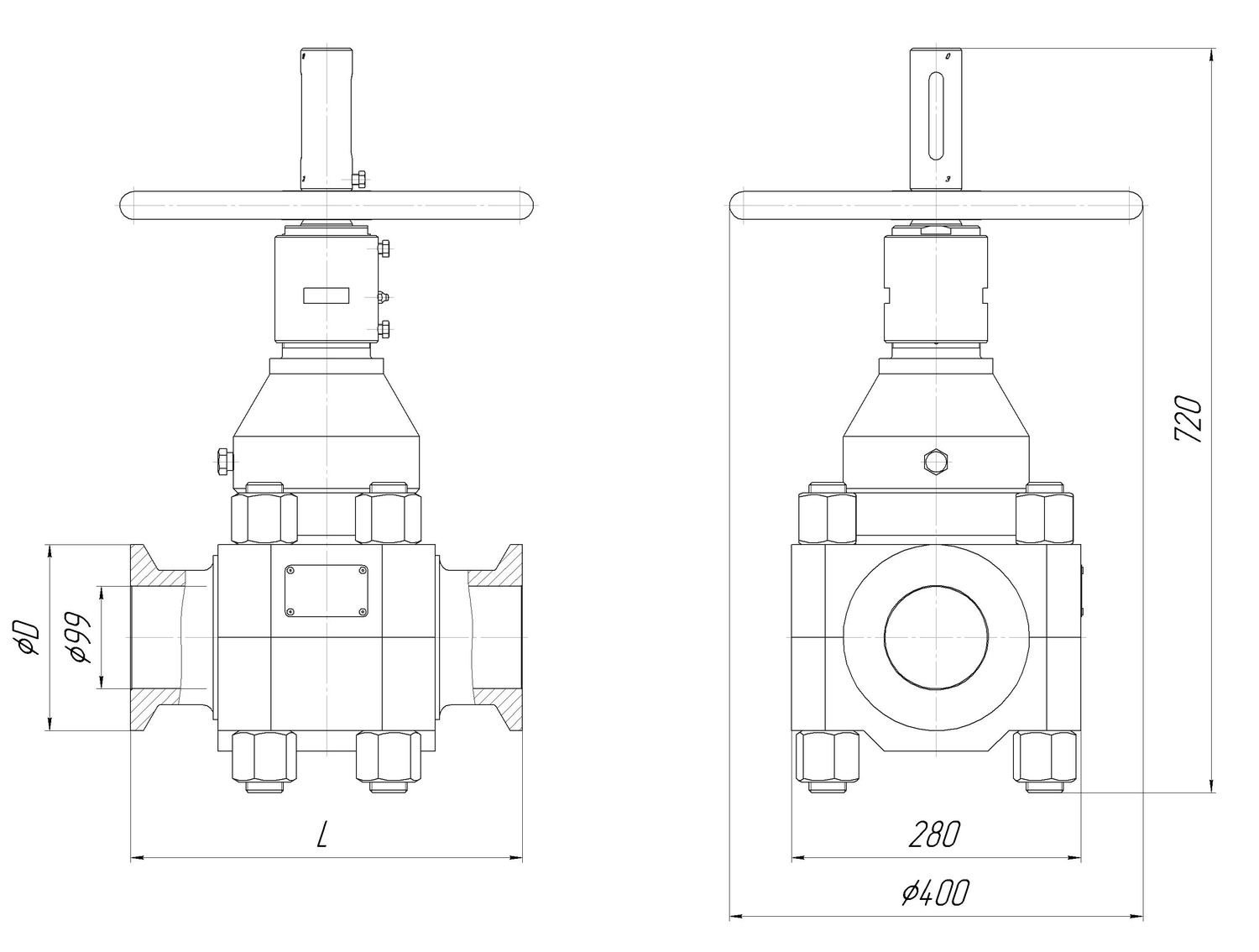

Условное обозначение	Условный проход, мм	Рабочее давление, МПа	Строительная длина L, мм	Диаметр патрубка D, мм	Масса, кг
ЗПРМ 100х25	100	25	320	150	110
ЗПРМ 100х32						32
ЗПРМ 100х40						40
ЗПРМ 100х25			25	380		180
ЗПРМ 100х32			32
ЗПРМ 100х40			40
