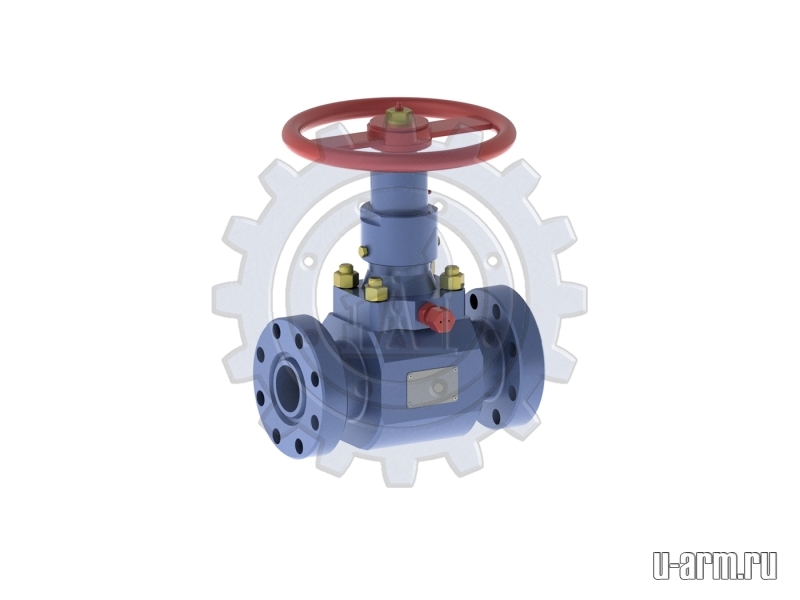

Задвижка малогабаритная ЗПМ
Назначение изделия
Задвижка полнопроходная малогабаритная ЗПМ предназначена для полного перекрытия проходных каналов устьевой арматуры фонтанных, нагнетательных, нефтяных и газовых скважин.
Особенностью данных задвижек является оригинальная конструкция ходовой втулки, благодаря которой количество оборотов на открытие-закрытие задвижки снижено в 2 раза. Конструкция задвижек также предусматривает уплотнение затвора «металл по металлу» и наличие клапана для сброса давления.
Задвижки полнопроходные малогабаритные ЗПМ производства "УралСпецАрматура" изготавливаются по ТУ 28.14.13-014-86959367-2021 и соответствуют ГОСТ Р 51365-2009.
Технические характеристики
• Исполнение по коррозионной стойкости: некоррозионное, коррозионное К1 или К2 по ГОСТ 13846-89
• Климатическое исполнение: УХЛ (ХЛ) по ГОСТ 15150–69
• Категория размещения: I по ГОСТ 15150–69
• Температура окружающей среды: от -60°С до +40°С
• Рабочая среда: продукция нефтяных и газовых скважин
• Температура рабочей среды: не более +120°С
• Класс герметичности затвора: А по ГОСТ 9544–93
• Способ управления задвижкой: ручной
Основные технические параметры
| Условное обозначение | Условный проход, мм (дюйм) | Рабочее давление, МПа (psi) | Габаритные размеры, мм | ||||
| H | L | B | |||||
| ЗМС 50х21 | 50 (2 1/16) | 21 (3000) | 371 | 320 | 474 | ||
| ЗМС 65х21 | 65 (2 9/16) | 422 | 320 | 474 | |||
| ЗМС 65х21ф | 65 (2 9/16) | 350 | 320 | 474 | |||
| ЗМС 65х35 | 65 (2 9/16) | 35 (5000) | 422 | 320 | 474 | ||
| ЗМС 65х35ф | 65 (2 9/16) | 350 | 320 | 474 | |||
